智能站房数字化解决方案


01 技术架构

图片名称

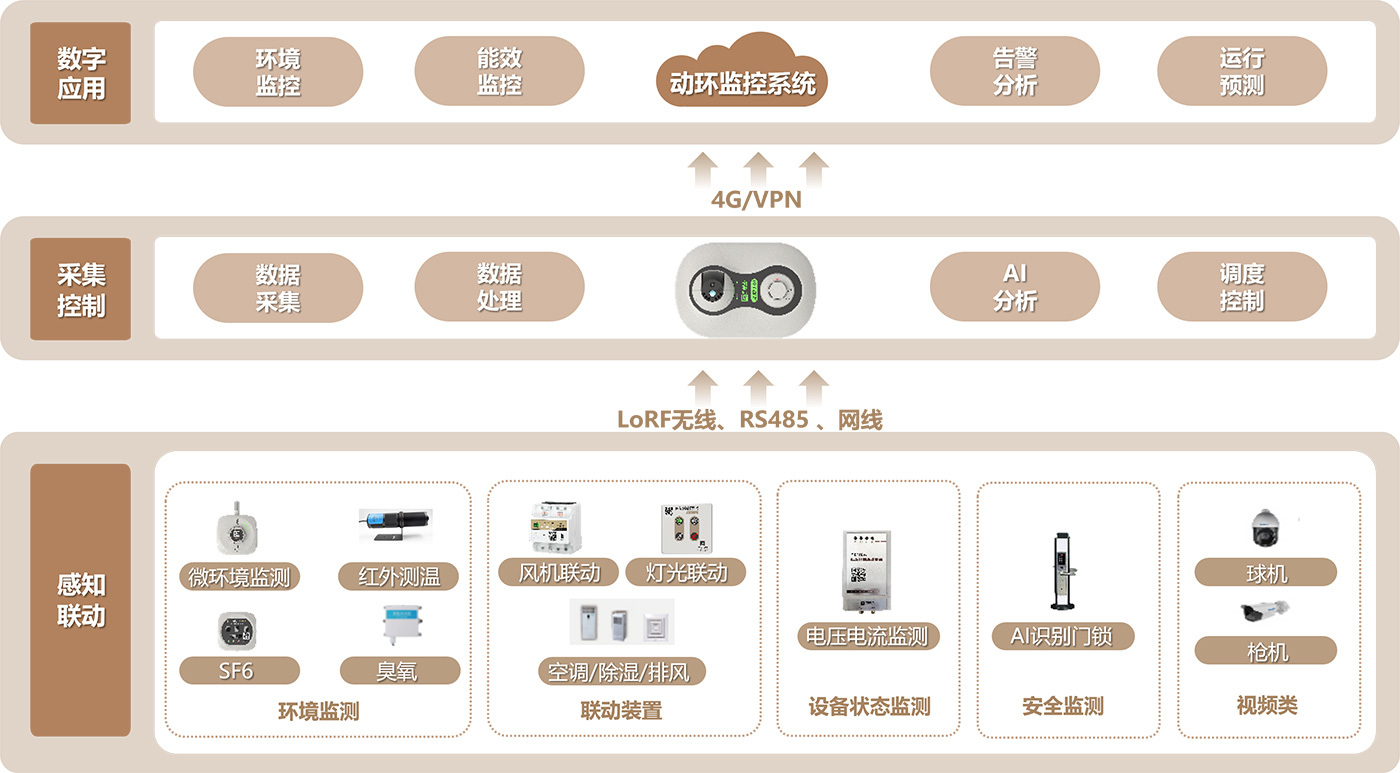

基于“云管边端”的技术架构,以智能动环网关作为配电房数据监控中心。通过电力线载波、微功率无线、LoRF长距离无线等传输方式,汇集配电房各节点环境数据,上传系统平台,实现终端直连系统、智能设备联动控制,建设数字化通讯配电房。

02 数字化设备

智能动环网关搭配传感器、联动处置等装置,支撑智能站房建设

图片名称
图片名称

智能动环网关

应用于配电站房,具备对下管理设备、智能分析、对上数据交互等功能,支撑智能站房环境监控、动力监控、异常联动处置等功能实现。

图片名称
图片名称

传感器类设备

应用于配电站房,具备温度、湿度、烟雾、水浸、局放、电流、电压监测等功能,支撑智能站房环境监控、动力监控等功能实现。

图片名称
图片名称

联动处置类设备

应用于配电站房,具备风机联动、除湿联动、空调联动、灯光联动、灭火联动等功能,支撑智能站房异常联动处置功能实现。

03 应用案例

目前,智能站房监控已在北京市、四川省等地实现项目落地建设

图片名称

变电站动环监控

图片名称

机房动环监控

图片名称

箱变动环监控

北京昌平局配电房监测

基于该配电房原有的监控体系,增加一系列环境监测传感器、主控设备、机器人巡检设备,实现设备异常状态实时告警,实现系统自动进行检测的行为,大大提高了提高运营效率。

图片名称

四川绵阳局配电房动力环境监测

基于在该配电房配置一系列传感器、联动装置等设备,实现配电房动力环境实时监控,有效改变此前人工运营耗时耗力以及监控不当等问题。

图片名称

传感器


烟雾、温湿度、水浸、水位、SF6&02气体监测、臭氧、局放传感器、防凝露控制装置

主控设备


灯光联动、风机联动、水泵联动、空调联动控制器、除湿机、门禁控制系统、一体化智能网关

视频设备


球型摄像机
枪型摄像机
NVR

实例    绵阳项目-卡地亚2期4号配电房

  • 基于漏保监测模块和环境监控终端,配置局放传感器、温湿度传感器、烟雾传感器等设备实现配电房环境监测。
图片名称

环境监控终端

图片名称

漏保监测模块

(低压配电监测终端)

图片名称

局放传感器

图片名称

温湿度传感器

图片名称

烟雾传感器
